MERAKIT RELAY DAN SENSOR KE MIKROKONTROLLER ARDUINO

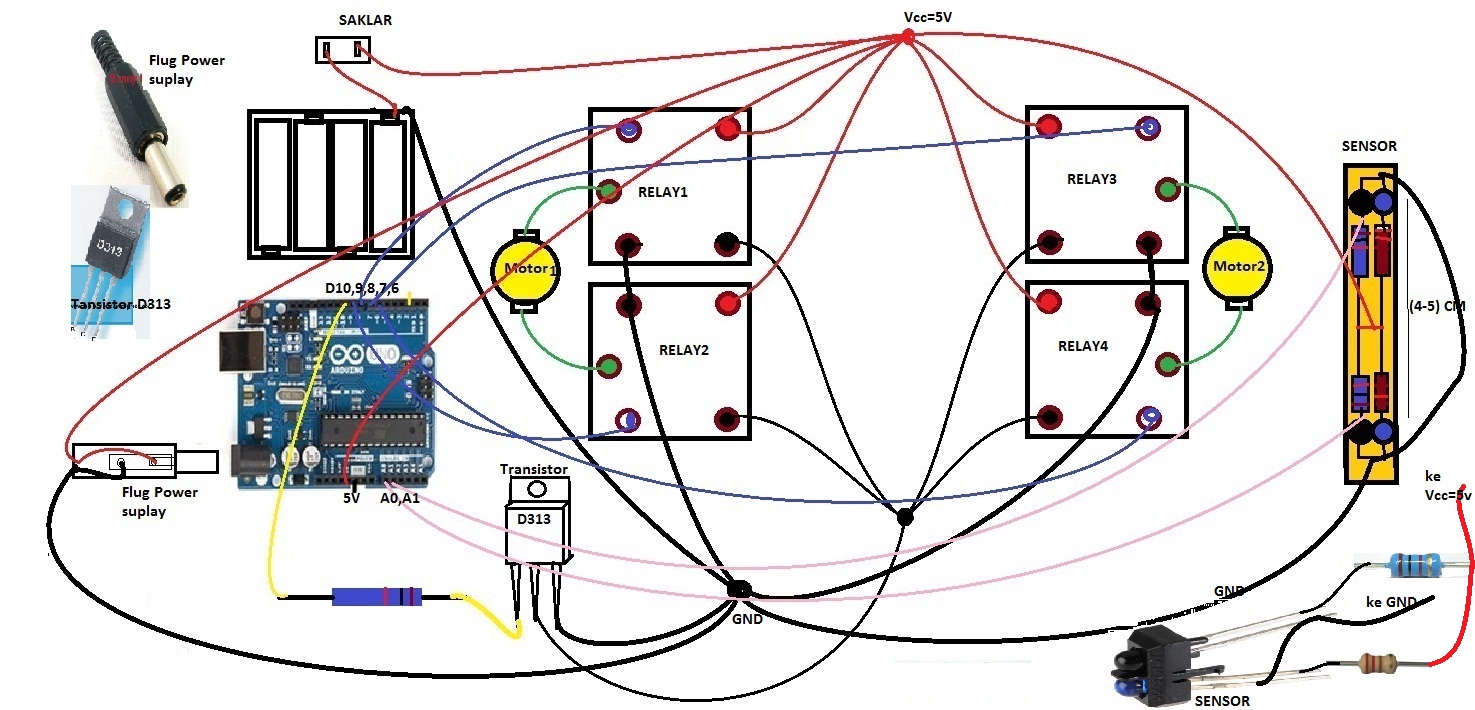

GAMBAR DI ATAS KONEKSI SENSOR KE ARDUINO



GAMBAR DI ATAS NAMPAK ATAS PIN RELAY YANG HARUS DIKONEKSI


GAMBAR DI ATAS KONEKSI RELAY-MOTOR KE ARDUINO


CONTOH PROGRAM ROBOT LINE FOLLOWER

int x;
int y;
void setup (){
Serial.begin(9600);
pinMode(6,OUTPUT);  //roda kiri
pinMode(7,OUTPUT);  //roda kiri
pinMode(8,OUTPUT);  //roda kanan
pinMode(9,OUTPUT);  //roda kanan
pinMode(10,OUTPUT);  //power

}

void mundur(){
analogWrite(10,255);
digitalWrite(6,HIGH);
digitalWrite(7,LOW);
digitalWrite(8,HIGH);
digitalWrite(9,LOW);
}
void maju(){
analogWrite(10,255);
digitalWrite(6,LOW);
digitalWrite(7,HIGH);
digitalWrite(8,LOW);
digitalWrite(9,HIGH);
}
void belokiri(){
analogWrite(10,120);
digitalWrite(6,HIGH);
digitalWrite(7,LOW);
digitalWrite(8,LOW);
digitalWrite(9,HIGH);
}

void luruskanan(){
analogWrite(10,110);
digitalWrite(6,LOW);
digitalWrite(7,HIGH);
digitalWrite(8,LOW);
digitalWrite(9,LOW);
}
void belokanan(){
analogWrite(10,120);
digitalWrite(6,LOW);
digitalWrite(7,HIGH);
digitalWrite(8,HIGH);
digitalWrite(9,LOW);
}
void luruskiri(){
analogWrite(10,110);
digitalWrite(6,LOW);
digitalWrite(7,LOW);
digitalWrite(8,LOW);
digitalWrite(9,HIGH);
}
void diam (){
analogWrite(10,255);
digitalWrite(6,LOW);
digitalWrite(7,LOW);
digitalWrite(8,LOW);
digitalWrite(9,LOW);
}

void loop (){
    int y=analogRead(A0);
    int x=analogRead(A1);
  /*   Serial.print("SensorA0= ");
     Serial.print(y);
     Serial.print(" SensorA1= ");
     Serial.println(x);
     delay(500); */
  if ( y<200 && x<200) {maju();}
   else if (y>200 && x>200) {maju();}
     else if (y <200 && x>200) {belokanan(); luruskiri();}
       else if (y>200 && x<200) {belokiri(); luruskanan();}
      }
